GGD型低壓配電柜適用于發電廠、空電站。廠礦企業等電力用戶的交流頻率50HZ.額定工作電壓380V額定電流至4000A的配電系統，做為動力、照、明及配電設備的電能轉換、分配與控制之用。

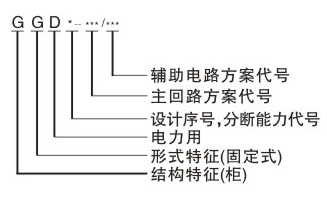

產品型號表示的含義

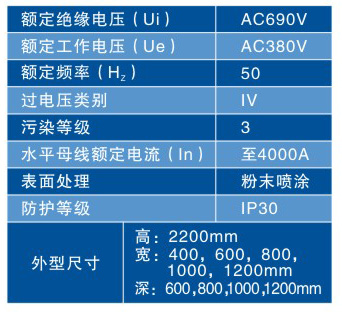

技術參數

結構特點

1、GGD型柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成。通用柜的

零部件按模塊原理設計。并有E=20mm和E= 100mm的模數安裝孔。通用系數高，可以使

工廠實現予生產，既縮短了生產制造周期，也提高了工作效率。

2、GGD柜設計的充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同的數量的散熱槽孔，使柜體在運行過程中自下而上影成一個自然通風道，有較好的散熱性能，散熱孔用鋼絲網板加封，以保證柜體的防護等級。

3、GGD3柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方,面目一新。

4、柜門采用鍍鋅轉軸式活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有椒塑條，關門時，門與構架之間的嵌條有-一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、柜內的安裝件與構架間用滾花螺釘連接|整柜構成完整的接地保護電路。

使用條件

1、周圍空氣溫度:不高于+40C,不低于_5C。在24h內平均溫度不高于+35C。

2、濕度:相對濕度在最高溫度+40個時不高于50%，在溫度較低時，允許有較高的相對濕度。

3、海拔:高度≤2000m。

4、安裝要求:設備應安裝在無劇烈震動和沖擊的地方，以及不足以腐蝕電器元件的場所，設備安裝時與垂直面的傾斜度不超過5°。
